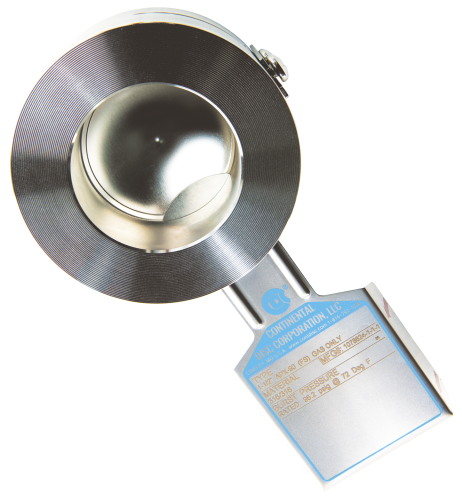

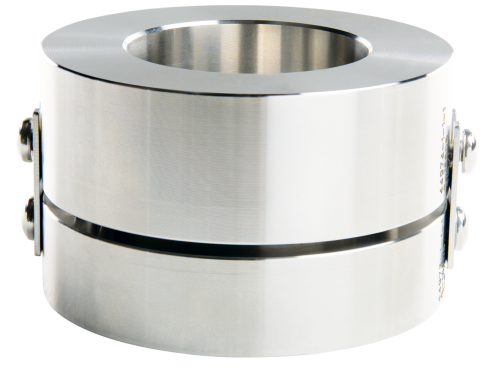

APX™ Halter

Alle APX™ Halter sind so konzipiert, dass sie optimalen Durchfluss sowie optimale Abdichtung gewährleisten, und die richtige Ausrichtung der APX™ Berstscheibe in Ihrem Rohrleitungssystem sicherstellen.

Spezifikationen

Einfache Ausrichtung der Berstscheibe im Halter durch drei Passstifte im Haltereinlass
optionaler J-Haken zur perfekten Ausrichtung
Durchflusspfeile auf Typenschild
widerstandsfähige, sich verjüngende Dichtfläche am Haltereinlass
gasdichte Metall-Metall-Abdichtung zwischen Haltereinlass und Berstscheibe
hoher Haltereinlassring schützt die Berstscheibenwölbung beim Einbau der Einheit zwischen Flansche
in vielen exotischen Materialien erhältlich

KR-Faktoren	0,29 für die Gas- / Dampfentlastung 0,38 für die Flüssigkeitsentlastung
Spiralnut	gemäss ASME B16.5 Oberflächengüte zwischen 3,2 und 6,3 Mikrometern. Andere Formen wie Nut und Feder sind ebenfalls möglich
Haltereinheit	Duplex, Super Duplex, Super Austenitic, 304/304L SS, Alloy C22, Alloy 625, Titan und andere Materialien sind auf Anfrage erhältlich.
Flanschgrössen	EN-DIN, ASME oder JIS
